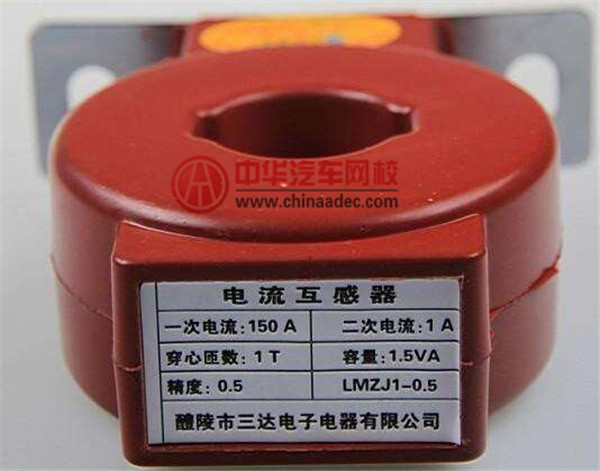

相信對電工有過了解的朋友都知道電流互感器這個儀器，因為它是我們經常會用到的東西，通常情況下我們都將其簡稱為CT，是由鐵芯、一次側繞組和二次側繞組所構成，雖然非常常見，但很多剛接觸或學習電工的朋友可能并不知道電流互感器的工作原理是什么？有什么用途？下面中華汽車網校就來給大家解答這兩個問題。

電流互感器的工作原理

它的工作原理其實與普通的變壓器很像，都是通過電磁感應來進行工作，其工作原理就是通過一次側繞組與測量電路進行和負載串聯，在這股負載電流通過一次側繞組的時候，與鐵芯產生交變磁通，讓二次側繞組了能感應到縮小后的電流，而且是縮小很多倍，可以把200A的電流轉化成2.5A的電流，然后在與測量儀表、繼電保護裝置的電流繞組串聯形成二次回路，完成對這次測量，以上就是電流互感器的工作原理，當然也可以稱之為它的工作流程。

電流互感器的用途

其實從它的工作原理來看，其實這個儀器就是通過二次回路的設計達到與高壓電路隔離的目的，以此來保護測量儀表和繼電保護裝置使用的安全，當然也有著不錯的便利性，同時還簡化了制造工藝，有效地降低了測量成本！總結一下它的作用就是將電流轉化以及電氣隔離，大家也知道部分線路的電壓非常的高，如果直接測量的話是一個非常危險的舉動，這個時候電流互感器的作用就體現出來了。

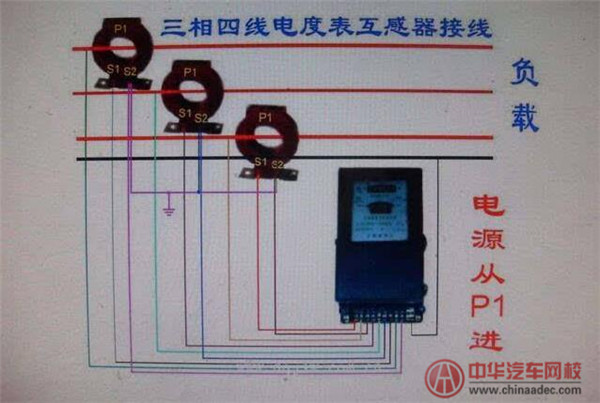

最后再跟大家說幾個需要注意的地方吧，首先是電流互感器中不管是一次側繞組還是二次側繞組，所有的接線方式都是串聯；其次就是二次側繞組有一端必須與大地相連接，防止絕緣體損壞對人和設備造成危險，設備是小事，重要的是人身安全；最后就是二次側繞組一定不能開路，不然的話一次側繞組會全部轉化為磁化電流，讓鐵芯發熱是輕的，燒毀線路可就非常嚴重了！

以上就是本文的全部內容，大致介紹了以下電流互感器的工作原理、用途以及使用時需要注意的事項，對于老電工來說這可能不算什么知識，但對于剛接觸電工的人來說，還是很有必要了解一下的！如果你還有別的疑問，歡迎在評論區留下你的問題，如果與考證相關，不妨撥打400-0077-172免費電話咨詢我們網校的老師！
