1范圍

本標準規定了車用廢舊動力蓄電池余能檢測的術語和定義、符號，檢測要求、檢測流程及檢測方法.

本標準適用于車用廢舊鋰離子動力蓄電池和金屬氫化物鐐動力蓄電池單體、模塊的余能檢測。

2規范性引用文件

下列文件對于本文件的應用是必不可少的.凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T19596電動汽車術語

GB/T 31486-2015電動汽車用動力蓄電池電性能及試驗方法

3術語和定義

GB/T19596界定的以及下列術語和定義適用于本文件。

3.1余能residual capacity

動力蓄電池從電動汽車上移除后剰余的實際容量。

3.2Is 放電容量 discharge capacity at-I5

蓄電池在室溫下，以1I5（A）電流放電，達到終止電壓時所放出的容量（A· h）。

注：此值可以從電流-時間曲線的覆蓋面積積分求得，要求至少50個等值時間間隔點，或用積分儀直接求得。

4符號

下列符號適用于本文件。

Cn——標稱容量，單位為安時（A·h）。

Wn——標稱能量，單位為瓦時（W· h）.

Un——標稱電壓，單位為伏特（V）。

Ie蓄電池單體首次充放電電流，單位為安培（A）,其數值由表1中公式計算.

Im蓄電池模塊首次充放電電流，單位為安培（A）,其數值由表1中公式計算。

n1——模塊中并聯單體蓄電池?cái)?shù)量，單位為個。

n2——模塊中申聯單體蓄電池?cái)?shù)盤，單位為個。

m——蓄電池單體質童，單位為克。

5檢測要求

5.1安全要求

5.1.1檢測過程應配備具有蓄電池檢測知識的專業人員全程值守監控。

5.1.2檢測場所應配備消防必備品。

5.1.3檢測過程應采取必要的絕緣措施，如絕緣手套、絕緣鞋（靴）、絕緣工具等。

5.2環境要求

動力蓄電池在余能檢測過程中的環境要求按GB/T 31486-2015中6.1.1執行。

5.3測量?jī)x器、儀表準確度要求

動力蓄電池在余能檢測過程中的測量?jī)x器、儀表的精確度按GB/T 31486-2015中6.1.2執行。

6檢測流程

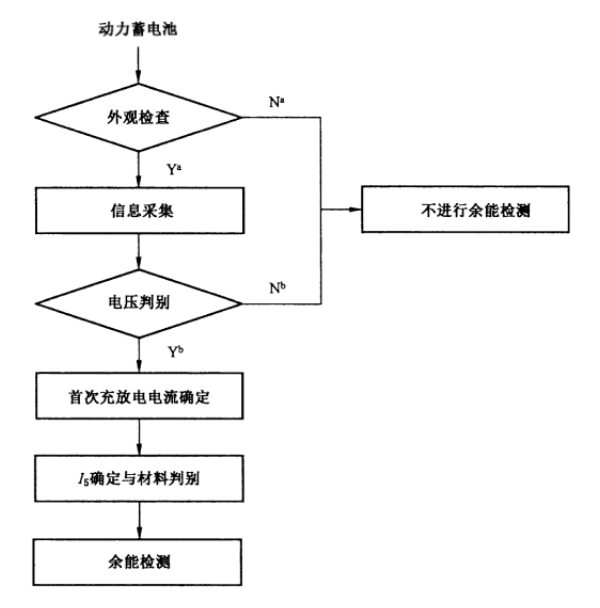

6.1車用動力蓄電池的余能檢測應按圖1所示的作業流程進行。

說明：

Ya一動力蓄電池満足企業技術規定條件中的外觀條件；

Na——?jiǎng)恿π铍姵夭粶鹤闫髽I(yè)技術規定條件中的外觀條件,

Yb——?jiǎng)恿π铍姵販鹤闫髽I(yè)技術規定條件中的電壓限值條件；

Nb—?jiǎng)恿π铍姵夭粶鹤闫髽I(yè)技術規定條件中的電壓限值條件.

圖1動力蓄電池作業流程

6.2外觀檢査

6.2.1在良好的光線條件下，用目測法檢査動力蓄電池模塊、單體的外觀，如有變形、裂紋、漏液等，不應對其進行余能檢測.

6.2.2用目測法檢査動力蓄電池單體、模塊的外觀，如有主動保護線路，應去除后再檢測。

6.3信息釆集

6.3.1觀察動力蓄電池外觀上的標簽，收集動力蓄電池基本信息，如標稱電壓、標稱容量或標稱能量等。

6.3.2稱取動力蓄電池質量，并記錄。

6.4電壓判別

用電壓表檢測動力蓄電池的端電壓，初步判定蓄電池類別，并判別電池極性。

6.5首次充放電電流確定

6.5.1單體蓄電池

6.5.1.1有標簽且可直接從標簽上獲得標稱電壓、標稱容量或標稱能量等信息，根據信息確定首次充放電電流。

6.5.1.2無標簽或者不可直接從標簽上獲得標稱電壓、標稱容讖或標稱能量等信息，根據表1確定首次充放電電流.

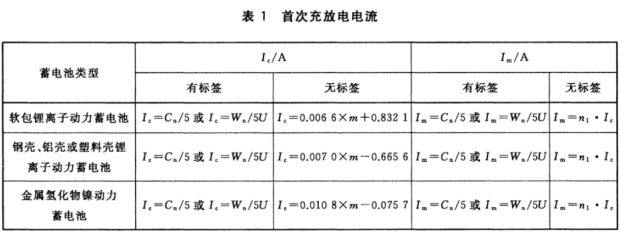

表1首次充放電電流

6.5.2蓄電池模塊

6.5.2.1有標簽且可直接從標簽上獲得單體蓄電池?cái)?shù)量、標稱電壓、標稱容值或標稱能量和蓄電池模塊標稱電壓、標稱容嵐或標稱能景等信息，應根據信息初步確定首次充放電電流.

6.5.2.2無標簽或者不可直接從標簽上獲得單體蓄電池?cái)?shù)量、標稱電壓、標稱容量或標稱能量和蓄電池模塊標稱電壓、標稱容量或標稱能量等信息，應對蓄電池模塊進行拆解，并根據表1確定首次充放電電流.

6.6  I5確定

用電性能檢測儀以首次充放電電流恒流方式進行充放電試驗，按式（1）計算I5。

I5=Cf/5

式中：

I5—5h率放電電流，單位為安（A）.

Cf—以首次充放電電流恒流放電測得蓄電池容最，單位為安時(A ? h)。

6.7材料判別

用電性能檢測儀進行充放電試驗,初步判定蓄電池材料類別。

7檢測方法

7.1蓄電池單體

7.1.1充電

7.1.1.1鋰離子蓄電池單體的充電規程按GB/T 31486-2015中6.2.4執行，其中充電電流采用IJA).

7.1.1.2金屬氣化物鐐蓄電池單體的充電規程按GB/T 31486—2015中6.2.4執行，其中充電電流采用L(A),恒流充電時間為5h.

7.1.2室溫放電容量

蓄電池單體在25C±2 C下的放電容量按GB/T 31486-2015中6.2.5執行，其中放電電流采用Zs(A).

7.1.3蓄電池單體余能

測得的室溫放電容量為蓄電池單體在室溫下的余能，以A· h計。

7.2蓄電池模塊

7.2.1充電

7.2.1.1鋰離子蓄電池模塊的充電規程按GB/T 31486-2015中6.3.4執行，其中充電電流采用I5(A).

7.2.1.2金屬氧化物鐐蓄電池模塊的充電規程按GB/T 31486-2015中6.3.4執行，其中充電電流采用L(A),恒流充電時間為5丄

7.2.2室溫放電容量

蓄電池模塊在25C±2 *C下放電容量測試按GB/T 31486-2015中6.3.5執行，其中放電電流采用L(A).

7.2.3低溫放電容量

蓄電池模塊在一20C±2 C的放電容量測試按GB/T 31486-2015中6.3.8執行，其中放電電流采用ZS(A)O

7.2.4高溫放電容量

蓄電池模塊在55C士2C的放電容量測試按GB/T 31486-2015中6.3.9執行，其中放電電流采用I5（A）。

7.2.5蓄電池模塊余能

測得的室溫放電容量、低溫放電容量和高溫放電容量分別為蓄電池模塊在室溫下、低溫下和高溫下的蓄電池模塊的余能，以A·h計。
