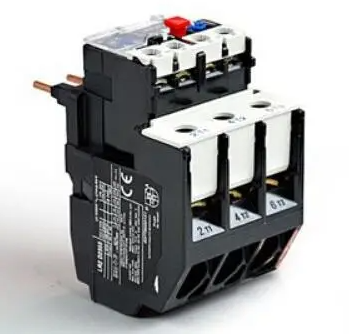

什么是熱繼電器？

熱繼電器是用于防止線路或電氣設備長時間過載的低壓保護電器，特別適應于電動機的過載保護。

熱繼電器由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。

熱繼電器的工作原理

由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。

熱繼電器動作后，等雙金屬片經過一段時間冷卻，按下復位按鈕即可復位。

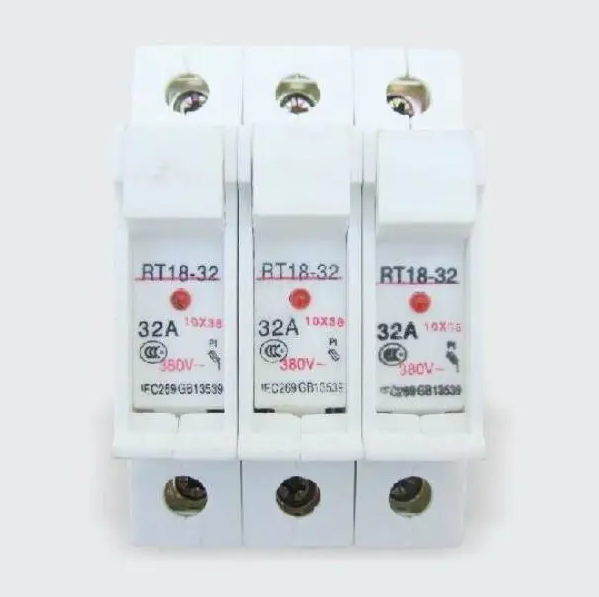

什么是熔斷器？

熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。

熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。

熔斷器應串聯在被保護電路中，正常情況下相當于一根導線，當電路發生短路故障或通過熔斷器的電流超過規定值時，以本身產生的熱量使熔體熔斷，從而自動切斷電路，實現短路保護功能。

熔斷器的動作是靠熔體的熔斷來實現的。

熱繼電器和熔斷器有什么區別？

1、熱繼電器保護有較大的延遲性，而短路保護要求熔斷器的動作必須具有瞬時性。

2、熔斷器主要用于短路保護，熱繼電器用于過載保護；

3、熔斷器利用的是熱熔斷原理，要求溶體有較高的熔斷系數；熱繼電器利用的是熱膨脹原理，要求雙金屬片有較高的膨脹系數；

總的來說，熱過載繼電器和熔斷器的相同點：它們都屬于電流保護電器，都具有反時限特性。
