電池記憶效電池記憶效應是指電池的可逆失效，即電池失效后可重新回復的性能。電池長時間經受特定的工作循環后，自動保持這一特定的傾向。通俗來說，就是電池記住了上次充放電的節點，導致以后無法突破這個節點導致電池容量減少了。

由于傳統工藝中負極為燒結式，鎘晶粒較粗，如果鎳鎘電池在它們被完全放電之前就重新充電，鎘晶粒容易聚集成塊而使電池放電時形成次級放電平臺。

電池會儲存這一放電平臺并在下次循環中將其作為放電的終點，盡管電池本身的容量可以使電池放電到更低的平臺上。在以后的放電過程中電池將只記得這一低容量。同樣在每一次使用中，任何一次不完全的放電都將加深這一效應，使電池的容量變得更低。

鉛酸電池

電極主要由鉛及其氧化物制成，電解液是硫酸溶液的一種蓄電池。放電狀態下，正極主要成分為二氧化鉛，負極主要成分為鉛；充電狀態下，正負極的主要成分均為硫酸鉛。

隨著蓄電池制造技術的升級，鉛酸蓄電池發展為鉛酸免維護蓄電池和膠體免維護電池，鉛酸蓄電池使用中無需添加電解液或蒸餾水。主要是利用正極產生氧氣可在負極吸收達到氧循環，可防止水分減少。當放電進行時，硫酸溶液的濃度將不斷降低，當溶液的密度降到1.18g/ml時應停止使用進行充電。隨著蓄電池制造技術的升級，鉛酸蓄電池發展為鉛酸免維護蓄電池和膠體免維護電池，鉛酸蓄電池使用中無需添加電解液或蒸餾水。主要是利用正極產生氧氣可在負極吸收達到氧循環，可防止水分減少。

鉛酸電池有記憶效應嗎

如果電池屬鎳鎘電池，長期不徹底充電、放電，易在電池內留下痕跡，降低電池容量的現象。電池好像記憶用戶日常的充、放電幅度和模式，日久就很難改變這種模式，不能再做大幅度充電或放電。

鉛酸電池是沒有記憶效應的，雖然鉛酸電池使用不當時也會有容量衰減的現象，但那是硫化，不是記憶效應。而且記憶效應和硫化的應對方式是不一樣的。記憶效應的應對方法是定期深度放電，將電池放空，而硫化的應對是盡量每次都充滿電。

鉛酸電池如何保養

溫度

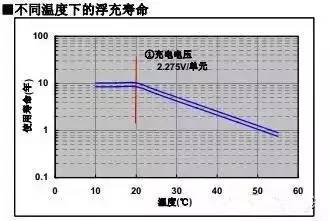

溫度對電池的影響較大，太高或太低都會導致電池使用壽命下降（高溫導致過充電，低溫導致充電不足），尤其是高溫，對電池壽命的影響尤為明顯。一般來講，環境溫度應該控制在25℃左右。

放電深度

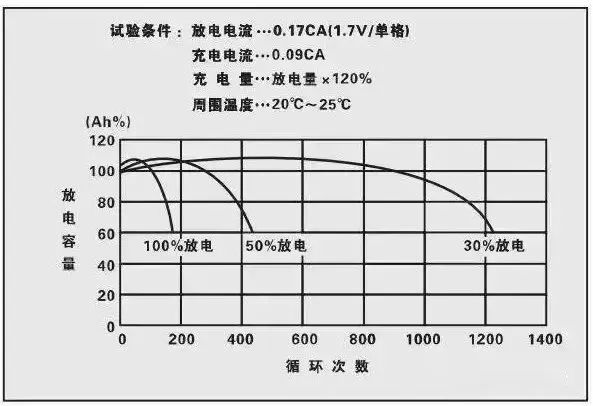

放電深度對電池使用壽命的影響也非常大。電池放電深度越大，循環使用次數就越少,因此在使用時應盡量避免深度放電。小電流放電容易造成深度放電。

浮充電壓

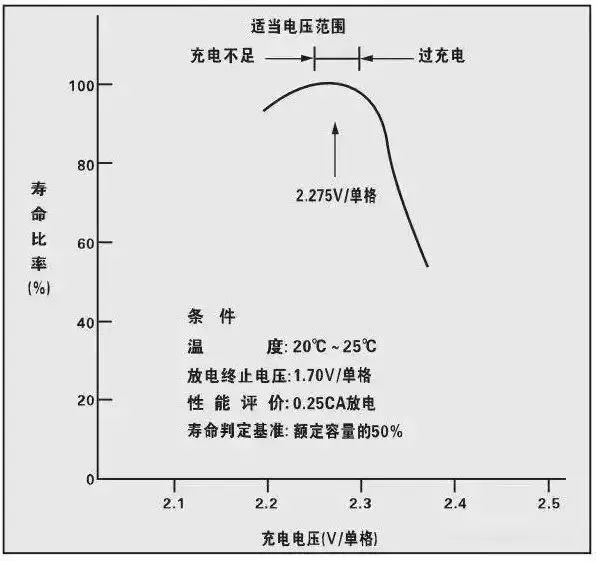

由于電池屬于備用工作方式，市電正常情況下處于充電狀態，只有停電時才會放電。為延長電池的使用壽命，需合理設置浮充電壓。浮充電壓過低，會導致充電不足，電池負極不可逆轉的硫酸鹽化；浮充電壓過高，會加速水的損失和正極板的腐蝕。另外，不同型號、規格、批次的電池不能混用，混用會導致各單節電池浮充電壓不一致。

充電電流

電池充放電電流一般以C來表示，C的實際值與電池容量相關。例如，100AH的電池，C＝100A。一般來說，鉛酸免維護電池的最佳充電電流為0.1C左右，充電電流過大或過小都會影響電池的使用壽命。

定期保養

電池在使用一段時間后要進行定期檢查，根據市電供電質量做好相應的保養。市電質量較好，長期不停電的地方，應該每隔一段時間對電池進行活化放電，以防電池長期處于浮充狀態，活性變差。時間間隔可以為半年一次，放電深度約電池容量的30%。

（掃一掃，關注我。獲得報廢機動車及動力蓄電池回收拆解行業政策、資質辦理查詢工具）

微信搜索【報廢汽車拆解工】，及時獲取報廢機動車回收拆解、動力蓄電池回收領域行業政策、熱門咨詢、企業資質辦理、招投標信息。

【相關閱讀】

只回收電瓶不加工需要什么證

蓄電池回收如何申請《危險廢物經營許可證》
