圖解大眾ELSA維修信息系統電路查詢方法

來源:中華汽車網校-何 閱讀:7027 更新時間:2018-06-05
一、怎樣進入電路圖查閱菜單

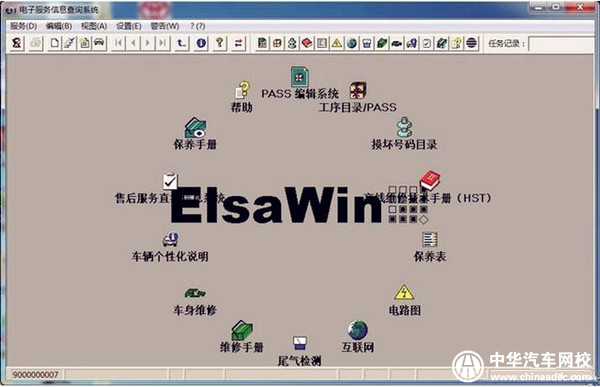

1、登錄進入系統后,選擇圖形菜單的“電路圖”,如果沒有中間這個環形菜單,點擊上面圖標菜單的黃色三角形標志,其效果也一樣(如圖1)。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

圖1:進入ELSA系統

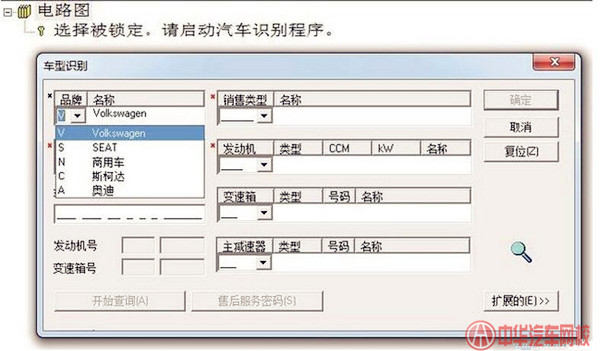

2、進入電路查詢系統后,接著就可以確定車型信息了。需要注意的是,在系統沒有和服務器DMS(經銷商管理系統,在德國為VAUDIS)連接的情況下,用VIN號(也就是車架號)查詢是沒有作用的,只能手動選擇車型信息(如圖2)。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

圖2:進入車型選擇界面

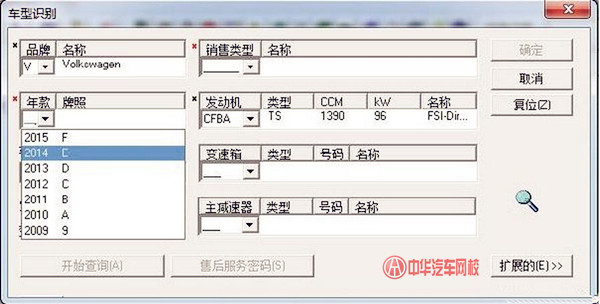

3、選擇品牌、年款、車型(銷售類型)、發動機等配置信息后,點擊“確定”就可以進入查詢了。有個更便捷的方式:就是確定品牌、年款、車型后,點擊“擴展的”按鈕,可以看到一個詳細的車型配置菜單,根據發動機排量、型號等信息,從中選擇一個雙擊“確定”按鈕即可(如圖3)。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

圖3:使用擴展功能查詢信息

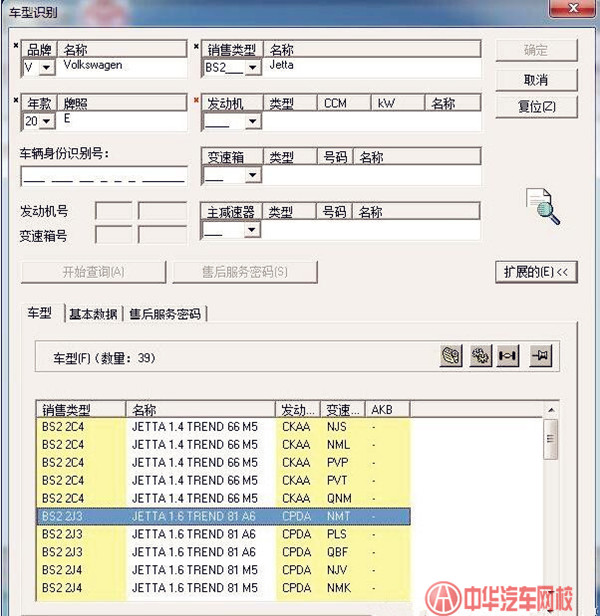

4、還有一種查詢方式:如果知道發動機型號,在確定品牌之后,可以直接從發動機下拉菜單里找出對應型號,然后確定年款和車型,點擊“擴展的”按鈕,從車型配置菜單中選擇一個配置打開進入(如圖4)。

說明:如果想重新開始一個新的選擇,點擊“復位”按鈕就可以了。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

圖4:通過發動機信號找車型


5、選擇車型信息后,點擊“確定”按鈕就可以進人電路圖目錄了。點擊目錄中的任一條標題就可以打開電路(如圖5、圖6)。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

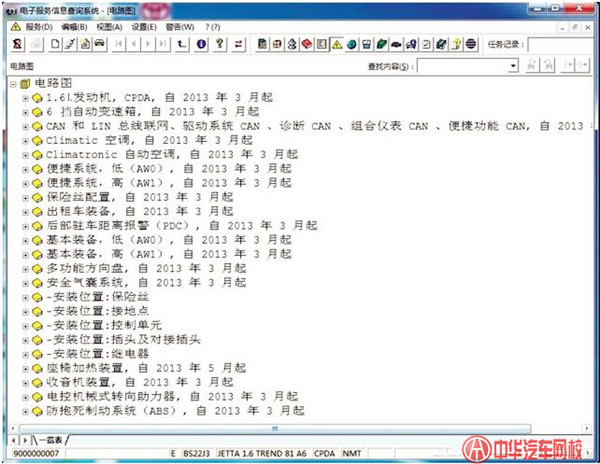

圖5:根據車型信息查詢出來的電路圖


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

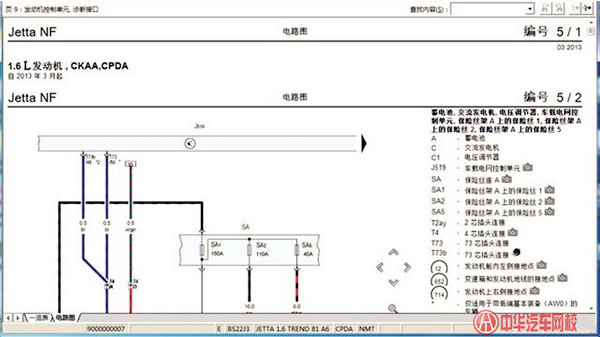

圖6:車型電路圖瀏覽頁面


二、系統電路圖查閱方法

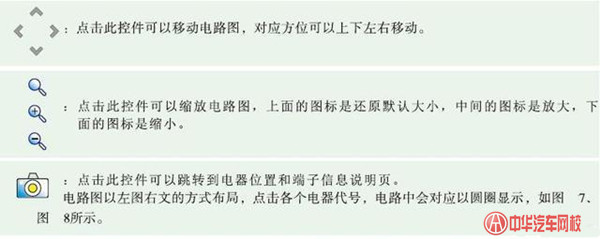

操作控件說明:


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

控件按鈕


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

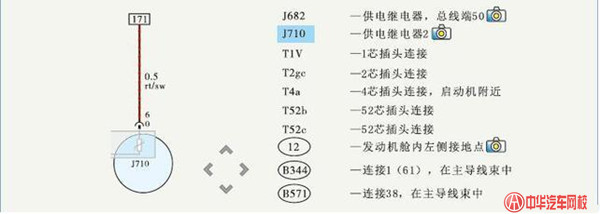

圖7:電路圖中元件查找


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

圖8:電路圖頁面布局


點擊“照相機”圖標可以進入器件、插頭、接地點的分布位置和端子信息以及繼電器與保險絲的說明(如圖9、圖10)。


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

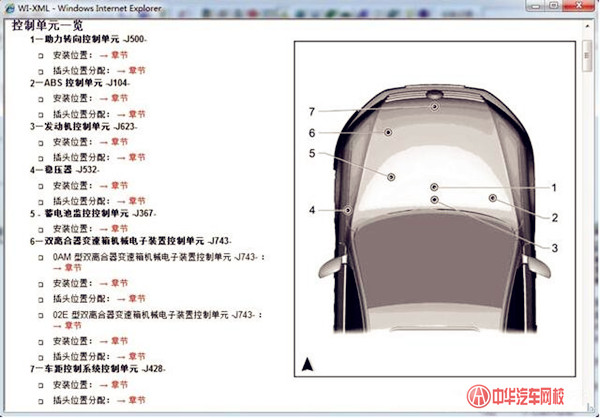

圖9:各大控制單元安裝位置


圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com

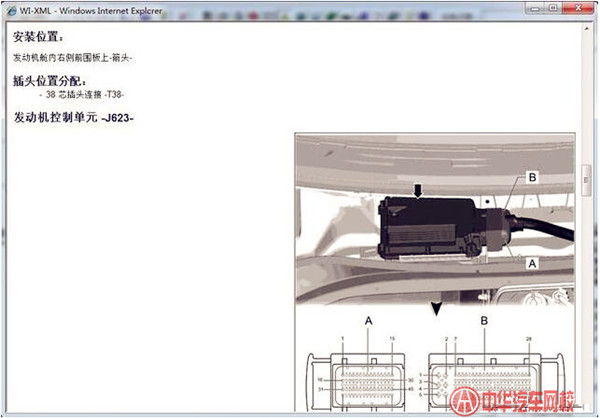

圖10:?jiǎn)蝹€(gè)控制單元的安裝位置及端子信息

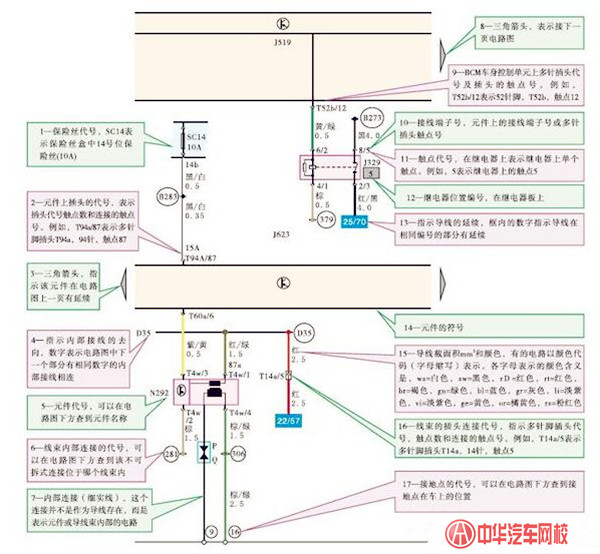

三、電路圖表示例釋

圖解大眾ELSA維修信息系統電路查詢方法@chinaadec.com
