常見車身鈑金修復工具——外形修復機

來源：中華汽車網校-何閱讀：34054 更新時間：2017-02-27

據奧途教育了解，目前事故車按照受損情況可分為兩種形式：輕微損壞的車輛（即小事故車）和嚴重損壞的車輛（大事故車）。輕微損壞的車輛，主要是對車身外板件的變形所進行的修理工作，是對外板或外部安裝件進行整形。嚴重損壞的車輛，除了車身的外部板件的變形外，車身的結構件也發生了彎曲、扭曲等變形，非車身零部件也會有損傷，一般需要通過矯正平臺才能完成修復工作。而對這種兩種損壞車輛的修復，正是汽車鈑金維修人員最典型的工作。

課件名稱

表格類型

操作

二手車評估常用設備

Word文檔

點擊下載

課件由中華汽車網校編制，更多課件請進入網校學員中心“我的課程”頁面下載

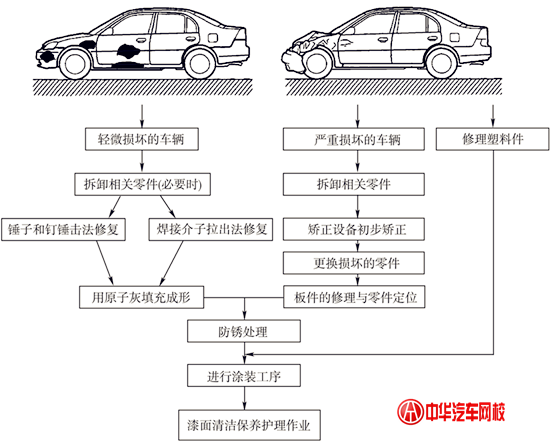

1、車身大致修復工藝流程

常見車身鈑金修復工具——外形修復機@chinaadec.com

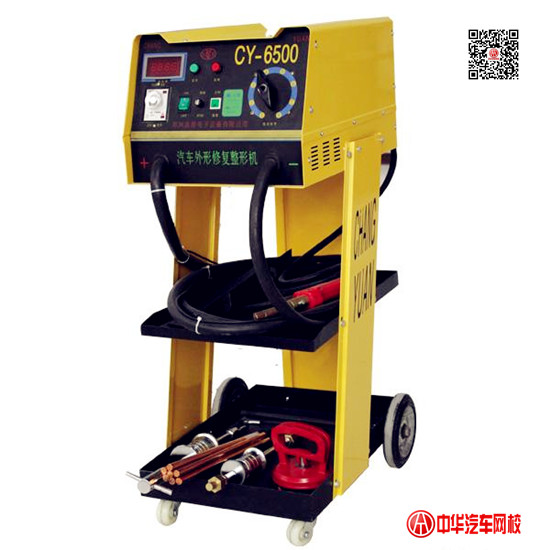

2、外形修復機

具有電流調整性能的外形修復機，它可以很輕松的把板件上的凹陷拉出來。外形修復機可以焊接墊圈、焊釘、螺柱、星形焊片等進行拉伸操作，還可以使用銅觸頭和碳棒進行收縮操作。

3、外形修復機焊接原理

外形修復機的電源是380Ｖ，通過內部的變壓器轉換成10V左右的直流電。主機上有２條輸出電纜線，一條為焊槍電纜，另一條為搭鐵電纜，在工作時兩條電纜形成一個回路。把搭鐵連接到工件上，焊槍通過墊圈等介子把電流導通到面板的某一部分上，由于電流達到3500 A左右，墊圈接觸面板的部位產生巨大的電阻熱，使溫度能夠熔化鋼鐵，熔化的墊圈就焊接到面板上了。

4、操作步驟

（1）焊接操作前，必須將焊接件焊接部位的油漆、油污清理干凈，以確保工作件表面導電良好；

（2）將地線鉗夾到打磨干凈并且清除油漆的工件上，越靠近操作面越好；

（3）先將機器左側板電源開關打開，再根據實際情況選擇電流調節開關的合適檔位；

（4）選擇自動或手動焊接按鈕，焊接時間視操作者的實際情況而定；如選擇自動焊接，則需將時間調整旋鈕調至合適位置；

（5）換上所需要的焊頭進行焊接，在進行正式操作前，請先在其他工件上試驗一下，以免電流過大或時間過長損傷車輛；

（6）根據變形情況可以進行拉拔焊接修復、圓墊片焊接修復、波形線焊接修復、單面點焊、熔焊修復。

5、設備特點

（1）移動方便，操作簡便，設計合理美觀，輸出功率大；

（2）具有鈑金縮火、碰焊拉伸、加熱、收縮、薄板焊接、介子焊、直拉、點焊、波紋線、壓平、螺柱、拉圈、三角片等多種焊接功能；

（3）采用德國數字控制技術和人性化設計，僅需選擇合適的檔位即可達到最佳的焊接效果；

（4）具備獨特的自動檢測電網電壓的功能，焊接效率高；

（5）具備溫度職能控制功能，避免高溫損害設備；

（6）具備焊接模式以及焊接時間的調整系統，焊接模式更精準；

（7）具備雙面點焊功能，適合于多種型號的材料焊接，包括超薄板、薄板、厚板焊接；

（8）配置有專用的掛件，方便維修工具的存放；

（9）無需車輛解體，就可以迅速的將汽車修復，降低了勞動強度，提高了維修效率。

6、注意事項

（1）焊接操作前，必須將焊接件焊接部位的油漆、油污清理干凈，以確保工作件表面導電良好；
（2）不能長時間作業，以免機器部件過熱，有損機器；
（3）清潔保養機器前，務必斷開電源；
（4）在進行焊接、起動或充電中的任何一項操作期間，切忌不要轉動功能開關；
（5）焊槍、焊條、焊頭及其它焊接導體在焊接期間或焊接結束后會產生高溫，注意防止燙傷；
（6）不能在潮濕的環境中進行焊接操作；
（7）更換焊接接頭及耗材時必須關閉焊機電源；
（8）不能焊接可燃物資或裝有油品的容器；
（9）嚴格按說明書對機器進行保養及檢修。
